Motor Elementos 22: ficha técnica, programación y preguntas frecuentes para instaladores
Respuesta directa: el Elementos 22 es un abrepuertas residencial de cadena con motor de 24 VCD y 1000 N de fuerza de empuje, riel tipo T de 3.05 m, pantalla de programación y reversa de seguridad. Lo distingue la programación electrónica de límites, el aprendizaje automático de fuerza y las opciones de WiFi y respaldo de batería. La ficha oficial está en la página del Elementos 22.
Ficha técnica rápida

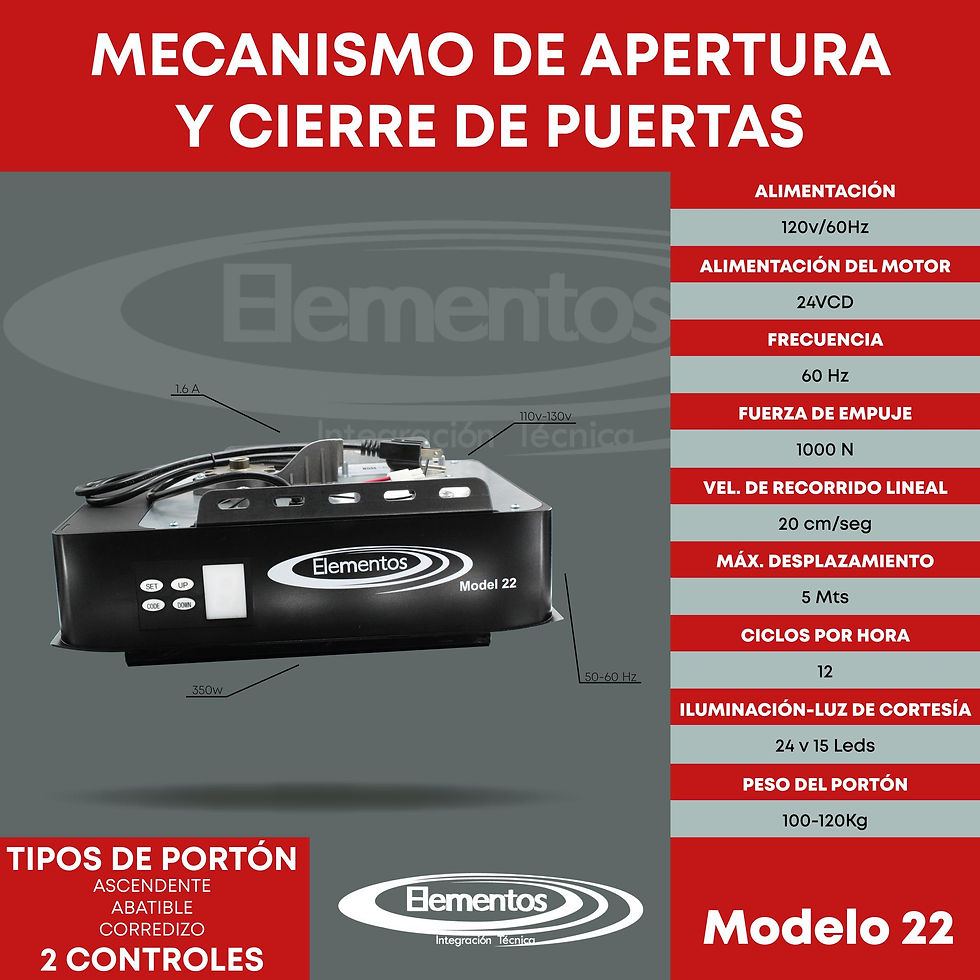

Alimentación: 120 V / 60 Hz; motor de 24 VCD (350 W y 1.6 A según la ficha gráfica).
Fuerza de empuje: 1000 N.
Velocidad de recorrido: 20 cm/s. Recorrido máximo: 5 m.
Capacidad: portones residenciales de hasta 120 kg y 11 m².
Ciclos: hasta 12 por hora.
Transmisión: cadena con riel tipo T de 3.05 m (el manual también cubre riel en C).
Luz de cortesía LED de 24 V (15 LEDs), con retardo de apagado ajustable.
Incluye controles inalámbricos de largo alcance, botonera de pared y kit completo de instalación.
Funciones que lo hacen diferente
Reversa de seguridad automática, controlada por el circuito electrónico.
Arranque y parada suaves: reducen la tensión en la puerta y en el abridor.
Fuerza de obstrucción con autoaprendizaje en apertura y cierre.
Límite electrónico con ajuste simple desde el panel.
Cierre automático configurable.
Terminal para fotoceldas, receptores adicionales, interruptor de pared (cableado o inalámbrico) y luz de precaución.
Bloqueo automático del motorreductor y liberación manual.
Transmisor de código variable de 4 canales: un mismo control puede manejar hasta 4 puertas.
Poca altura libre: requiere solo unos 30 mm entre el riel y lo más alto del recorrido de la puerta.
Compatible con módulo WiFi y batería de respaldo (opcionales).
Antes de instalar
El manual del 22 insiste en lo mismo que todo buen instalador: la puerta debe subir y bajar fácilmente a mano. Un abridor no compensa una puerta mal instalada ni debe usarse como solución para una puerta difícil de abrir. Además:
Si instalas sobre una puerta existente, retira cualquier dispositivo de bloqueo; de lo contrario, la garantía queda anulada.
Debe haber una toma de corriente homologada cerca de donde irá el abridor.
Deja al menos 30 mm entre la parte baja del riel y lo más alto de la puerta.
Instala fotoceldas: el manual las recomienda en todas las instalaciones.
Programación básica (según el manual)
Límites de apertura y cierre.
Mantén presionado SET hasta que aparezca «1» en pantalla y suelta. Vuelve a presionar SET para entrar a programación.
Mantén presionado UP hasta que la puerta llegue a la posición abierta deseada y confirma con SET.
Mantén presionado DOWN hasta la posición cerrada deseada y confirma con SET. Para ajustes finos, alterna UP y DOWN.
La puerta abre y cierra sola para aprender los límites y la sensibilidad de fuerza. Al terminar, la pantalla muestra una cifra de 0 a 9: 0 significa puerta balanceada; mientras más baja, mejor el balance.
Controles remotos. Con el abridor en espera, presiona brevemente CODE (aparece un punto), presiona el botón del control y vuelve a presionarlo hasta que el punto parpadee. Una pulsación larga en CODE borra todos los controles guardados. Una pulsación larga en DOWN restablece la configuración de fábrica sin borrar el código de aprendizaje del transmisor.
Cierre automático y velocidad. El menú permite ajustar el tiempo de cierre automático, elegir si cierra solo desde el límite abierto o desde cualquier posición, y cambiar la velocidad de recorrido (A es la máxima, 8 es el 80%). Si cambias la velocidad después de programar, se cancela el límite y hay que reprogramarlo. El manual recomienda fotoceldas en toda instalación con cierre automático.
Respaldo de batería, WiFi y liberación manual
Respaldo de batería (opcional): el manual muestra fijación lateral para baterías de plomo-ácido y de litio, y fijación superior solo para plomo-ácido.
WiFi (opcional): para abrir el portón desde el celular, revisa la guía para configurar la app F-linx y el artículo cómo vincular un motor con la app F-linx.
Liberación manual: el cordón desengancha el carro para mover la puerta a mano; para reengancharla basta poner el abridor en automático o mover la puerta hasta que el carro se enganche. Más en liberación manual y respaldo de batería.
Mantenimiento
Revisa la puerta al menos dos veces al año: balance y estado de las piezas.
Comprueba la sensibilidad de la marcha atrás al menos dos veces al año y ajústala si hace falta; verifica fotoceldas y otros dispositivos de seguridad.
Alarma de mantenimiento: si el LED parpadea 10 veces rápido, la puerta perdió el equilibrio. Revisa la puerta y vuelve a verificar o reprogramar el límite de recorrido.
Para cambiar la luz LED: desconecta la alimentación y usa una de menos de 10 W con el voltaje local.
Una puerta que funciona mal acorta la vida del abridor y anula la garantía.
Si el motor se comporta raro, revisa también qué hacer cuando un motor se sobrecalienta o se detiene a medio ciclo.
Cotiza el Elementos 22
La ficha completa, el manual y el pedido por WhatsApp están en la página del Elementos 22. Descarga directa del manual de usuario en PDF.
Preguntas frecuentes
¿Para qué portones sirve el motor Elementos 22?
La página del producto lo describe como ideal para portones seccionales y corredizos, con adaptaciones en abatibles o plegadizos. El manual de usuario indica que el operador debe usarse solo con puertas de garaje seccionales residenciales; para otros tipos de portón, confirma la compatibilidad con Elementos antes de instalar.
¿Qué fuerza y capacidad tiene?
Tiene 1000 N de fuerza de empuje y motor de 24 VCD. Está diseñado para portones residenciales de hasta 120 kg y 11 m², con apertura de 20 cm/s y hasta 12 ciclos por hora.
¿Qué diferencia hay entre el Elementos 22 y el Elementos 210?
El 22 tiene panel con pantalla y botones SET, UP, DOWN y CODE para programar límites electrónicos, aprende la fuerza de obstrucción automáticamente, ofrece arranque y parada suaves y cierre automático, y admite módulo WiFi y batería de respaldo opcionales. El 210 ajusta los límites con tornillos de límite.
¿Se puede controlar desde el celular?
Sí, es compatible con un módulo WiFi opcional. Elementos tiene una guía para configurar el portón con la app F-linx desde el celular.
¿Qué pasa si hay un apagón?
Tiene liberación manual con cordón para desenganchar el carro y mover la puerta, y admite un respaldo de batería opcional para que el abridor siga operando cuando se va la luz.
¿Necesita fotoceldas?
El manual recomienda fuertemente instalar fotoceldas en todas las instalaciones, y en cualquier instalación donde esté habilitado el cierre automático.
